Введение функции: Разделенное отверстие по окружности на выбранном координатном слое.

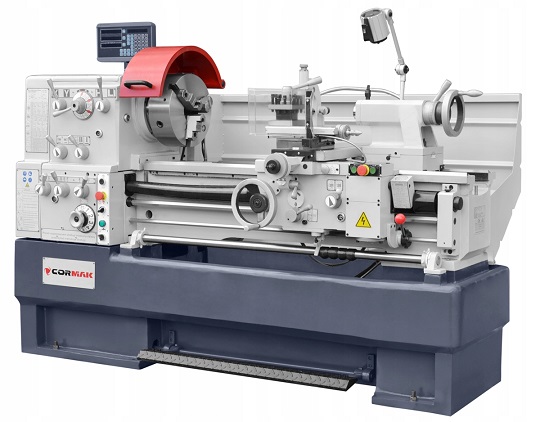

станок

Разделенное отверстие на круговой функции
Введение функции: Разделенное отверстие по окружности на выбранном координатном слое.
Необходимо определить объяснение параметров:
- Положение центра окружности (CCEN): означает положение центра окружности.

относительно центральной точки инструмента в позиции разблокировки инструмента.
- Диаметр окружности (C _ d): диаметр дуги делится на равные части.
- Количество распределенных лунок (CNo.H): количество точек на
которой дуга делится равномерно. Количество точек (n) подразделяет секцию
дугу равномерно на (n-1) сегментов.
- Угол начальной точки (S _ A): угол начальной точки на равномерно разделенной окружности.
- Угол конечной точки (E _ A): угол конечной точки дуги, которая равномерно разделена.
- Угол начальной и конечной точки дуги рассчитывается против часовой стрелки. На
для слоев XY или XZ положительное направление оси X принимается за направление для 0 градусов
положительное направление другой оси принимается за направление на 90 градусов.
Положительное направление оси Y на слое YZ принимается за направление для 0 градусов.
положительное направление оси Z принимается за направление на 90 градусов.
Продолжение:
I. Ввод параметров на токарном станке:
- Нажмите кнопку, чтобы войти в разделенное отверстие на круговой функции; то
дисплей в правом верхнем углу отображает и указывает, что вы можете ввести
координаты положения центра. Координатный слой XY является стандартным
слой. Положение текущей координаты принимается за координату эталона.
отображается центральная точка и соответствующая координатная ось. Оси, которые
не назначенные выбранным координатным слоям, не отображаются. Индикатор на дисплее горит
левая часть клавиши подсвечивается и указывает, что ось X является стандартной
ось.
Если вы хотите изменить слой координат, просто нажмите клавишу несколько раз.
время изменения координатного слоя аналогично следующей последовательности:
- Переход от слоя координат XY к координатам YZ;
- Переключитесь с координатного слоя YZ на координатный слой XZ;
- После выхода из разделенного отверстия на дисплее положения функции круга возвращается
стандартный статус отображения.
Ввод положения центра окружности на настольном токарном станке:
- Выберите ось координат, и индикатор этой оси загорится;
- Введите новое значение координаты;
- Нажмите кнопку, чтобы подтвердить ввод;
- Повторите три вышеупомянутых шага, чтобы завершить ввод двух
координаты центральной точки;
- Нажмите кнопку, чтобы подготовить ввод следующего параметра. Дисплей в правом верхнем углу показывает, что теперь вы можете ввести
значение диаметра
