На всех схемах действия воздухораспределителя усл. № 292-001 положение переключательной пробки показано при следовании вагона в поезде нормальной длины. Одноименные каналы на рисунках с 98—102 обозначены одинаково.
Воздух из тормозной магистрали по каналу 19 в корпусе-магистральной части воздухораспределителя, каналу 17 в корпусе крышки и далее через фильтр поступает в камеру МК.
Из этой камеры через три отверстия 15 I диаметром по 1,25 мм во втулке магистрального поршня и одно отверстие 14 диаметром 2 мм в этом поршне воздух проходит в золотниковую камеру ЗК, сообщающуюся отверстием 39 (9 мм) с запасным резервуаром.
Кроме того, из камеры МК по каналу 16, через отверстия 11 и 10 воздух поступает под отсекательный золотник.
Одновременно по каналу 21 воздух из магистрали проходит под ускорительный поршень, отжимает его от седла, через дроссельное отверстие 20 поступает в камеру С над ускорительным поршнем и далее по каналам 22 и 33, выемке 32 в переключательной пробке и каналам 34 и 36—под главный золотник.
В процессе зарядки тормозной цилиндр сообщен с атмосферой Ат каналом 35, отверстием 28, выемкой 29, отверстием 31 и каналами 2, 3 и 4.
Отверстия и каналы 37, 36, 13 перекрыты главным золотником. Камера дополнительной разрядки КДР также сообщена с атмосферой каналами 18, 6, 7, 9,8, 5 и 4.

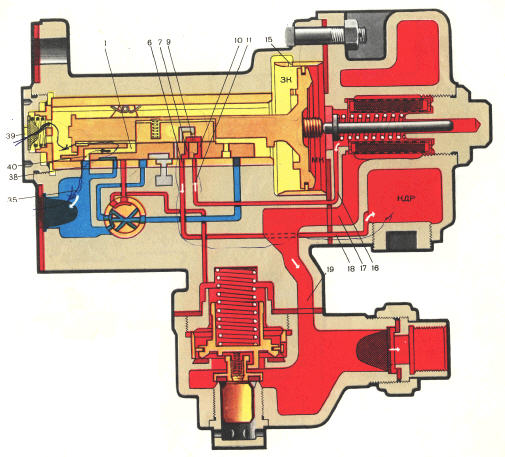

При снижении давления в тормозной магистрали темпом служебного торможения на 1,2— 1,4 кгс/см2 магистральный поршень переместится вправо вместе с отсекательным золотником на величину холостого хода 7 мм, не передвигая главный золотник.
При этом произойдет разобщение магистрали с камерой ЗК, так как отверстия 15 будут перекрыты магистральным поршнем. Одновременно каналами 19, 17, 16, 11, отверстием 10, выемкой 9, отверстиями 7, 6, каналом 18 магистраль сообщится с камерой КДР.
Для того чтобы собирать воздух для дальнейшего распределения, по приемникам устанавливаются воздухосборники. Заказывать их можно на https://www.npommz.ru/vozduhosborniki.
Благодаря резкой дополнительной разрядке магистральный поршень вместе с главным золотником переместится вправо еще примерно на 4 мм и каналы 1 и 40 сообщатся с каналом 38.
Сжатый воздух из запасного резервуара через отверстие 39, по каналам 1, 40, 38, 35 перетекает в тормозной цилиндр, поэтому давление со стороны камеры ЗК на магистральный поршень уменьшается и он останавливается, не сжимая буферной пружины.
При снижении давления в магистрали ни меньшую величину, чем при полном служебном торможении, но не менее чем на 0,3 кгс/см2, магистральный поршень с золотниками переместится так же, как и при полном торможении.
Воздух будет перетекать в тормозной цилиндр до тех пор, пока давление в ЗК, а следовательно, и в запасном резервуаре, не станет ниже давления в магистрали примерно на 0,1 кгс/см2.
После этого поршень сдвинется обратно влево на величину холостого хода 7 мм, не перемещая главный золотник, а отсекательный золотник своей кромкой закроет канал 1, т. е. разобщит запасный резервуар с тормозным цилиндром — произойдет перекрыша.

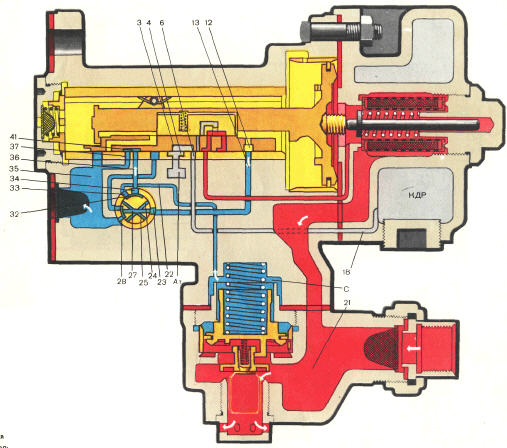

При резком снижении давления в тормозной магистрали темпом 0,8 кгс/см2 в секунду и быстрее магистральный поршень сразу перемещается вместе с золотниками в крайнее правое положение, сжимая пружину буферного стержня и прижимаясь к прокладке.
При этом выемка 41 золотника сообщает отверстия 37 и 36 и воздух из камеры С по каналам 22, 33, через выемку 32 и отверстие 34 поступает в тормозной цилиндр.
Вследствие резкого понижения давления в камере С ускорительный поршень под действием сжатого воздуха со стороны магистрали, где в этот момент давление еще не ниже 4,5 кгс/см2, перемещается в верхнее положение, отжимает срывной клапан от седла и сообщает магистраль широким каналом 21 с атмосферой через отверстия в седле.
После снижения давления в магистрали примерно до 1,0—2,5 кгс/см2 ускорительный поршень под действием усилия пружины и давления воздуха со стороны камеры С (давления в тормозном цилиндре) переместится вниз и в результате этого срывной клапан опустится на седло, прекратив разрядку магистрали.
Во время экстренной разрядки магистрали, когда магистральный поршень с золотниками находится в крайнем правом положении, запасный резервуар сообщается с тормозным цилиндром каналами 12, 13, 23, 27, Ж, 35, а камера КДР — с атмосферой каналами 18, 6, 3, 4 и Ат.
Отверстие 27 имеет диаметр 5,5 мм с таким расчетом, чтобы наполнение цилиндра при экстренном торможении до давления 3,5 кгс/см2 в поезде нормальной длины происходило за 5—7 с.
На режиме для длинносоставного поезда наполнение тормозного цилиндра происходит через отверстие 25, а с выключенным ускорителем — через отверстие 24 диаметром 2,5 мм в течение 12—16 с.
Таким образом, экстренная разрядка магистрали обеспечивает быстрое распространив тормозной волны по поезду.

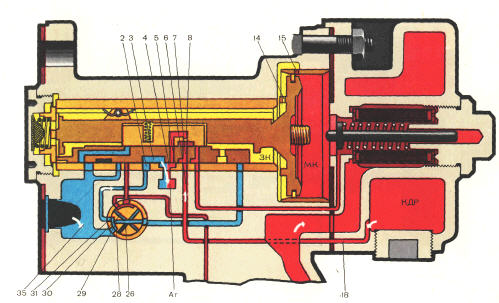

Отпуск тормоза может быть осуществлен только полный. При повышении давления в магистрали и камере МК до величины несколько большей, чем в камере ЗК и запасном резервуаре, магистральный поршень с золотниками перемещается влево.
Воздух из тормозного цилиндра по каналу 35 поступает к втулке переключательного крана, затем по каналам 28, 31 в канал 2 золотниковой втулки и далее по каналам 3, 4, Ат в атмосферу. Камера КДР сообщается с атмосферой каналами 18, 6, 7, 8, 5, 4.
Время выпуска воздуха из тормозного цилиндра в атмосферу определяется диаметром дроссельных отверстий в переключательной пробке в зависимости от установленного режима.
Так, в положении ручки переключательной пробки для поезда нормальной длины выпуск воздуха из тормозного цилиндра происходит через канал 29 сечением 18 мм2 за 9—12 с, для длинносоставного поезда через отверстие 26 и при выключенном ускорителе через отверстие 30 диаметром 3 мм за 19— 24 с.
Благодаря действию на магистральный поршень левого буферного устройства зарядка запасных резервуаров в головной части поезда осуществляется медленно через отверстие 14 диаметром 2 мм.
В хвостовой части поезда, где давление в магистрали повышается медленно, магистральный поршень перемещается только до упора хвостовика в буферный стакан и своим притертым пояском не доходит до торца золотниковой втулки.
Поэтому зарядка запасных резервуаров происходит быстрее через три отверстия 15 диаметром по 1,25 мм.
