Тележка модели 18-100
Сборка тележки
Рессорное подвешивание тележки

При сборке тележки подбирают боковые рамы так, чтобы они имели одинаковое число оставшихся (несрубленных) шишек.

Если все шишки срублены, то рама имеет градацию № 0 с размером между наружными челюстями 2181 мм, при одной шишке это расстояние равно 2183 мм и т. д., увеличиваясь на 2 мм.

На верхнем поясе боковой рамы расположены кронштейны 4 для крепления подвесок тормозных башмаков. Буксовые проемы имеют в верхней части кольцевые приливы 2, которыми рама опирается на буксы, а по бокам — челюсти.


Надрессорная балка  отлита из стали 20ФЛ или 20ГФЛ в виде бруса равного сопротивления изгибу. Она имеет замкнутое коробчатое сечение и изготовляется вместе с подпятником, полкой 7 для крепления кронштейна 2 мертвой точки рычажной передачи тормоза, опорами 3 для скользунов, выемками 6 для размещения фрикционных клиньев, буртами 5, ограничивающими смещение внутренних пружин рессорного    комплекта   и выступами 4, удерживающими наружные пружины от смещения при движении тележки.

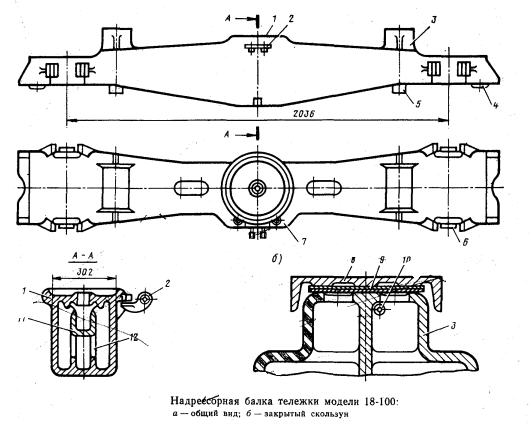

Надреесбрная балка тележки модели 18-100
Каждый скользун  состоит из опоры 3, отлитой заодно с надрессорной балкой, колпака 8, надетого на опору, прокладок 9 для регулировки зазоров между скбльзунами рамы вагона и тележки, болта 10, предохраняющего колпак от падения.


Через подпятник 1 кузов непосредственно опирается на тележку. Для прочности он усилен колонкой 12, в которой размещен  поддон 11, являющийся опорой шкворня. На подпятник надрессорной балки опирается пятник кузова.

Через их центры пропущен стальной шкворень. Боковые перемещения надрессорной балки амортизируются поперечной упругостью пружин, на которые она опирается.




//
