Цистерна для перевозки цемента
Котел
Разгрузочное устройство
Воздушная коммуникация

Котел   изготавливают   из низколегированной      стали       09Г2С. Верхние и средние листы обечайки    1 выполнены   толщиной    8 мм,    а нижний — 11 мм.

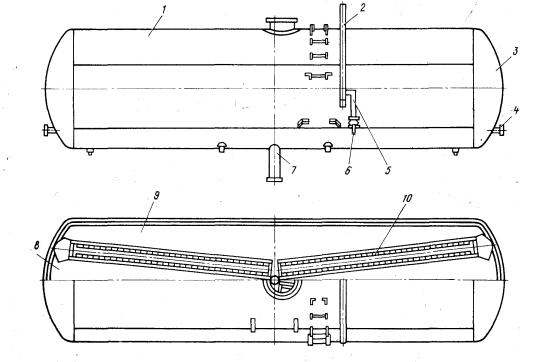

Котел цистерны для цемента

Днища 3 котла    имеют толщину 10 мм. Внутри   котла размещены четыре аэролотка 10, служащие для аэрации цемента и подачи его   к разгрузочному   патрубку 7.

Аэролотки установлены под углом 6 ° к горизонтали. Сполйние груза на поверхность аэролотков обеспечивает   специальная надстройка, состоящая из откосов 9  и рассекателей 8, расположенных   вдоль продольной оси котла.

Эта надстройка делит кузов на два отсека:

- грузовой (верхняя   часть)

- подоткосный.

Для выравнивания давления в отсеках   во время разгрузки цистерны котел оборудован сообщающими трубами 2 диаметром 80 мм.

В нижней части   трубы предусмотрен   патрубок 5 с муфтовым краном 6 диаметром 50 мм. Этот патрубок    предназначен    для    снижения давления в котле. Для осмотра подоткосного пространства котлы снабжены смотровыми люками 4.




//
