Страница 4 из 4

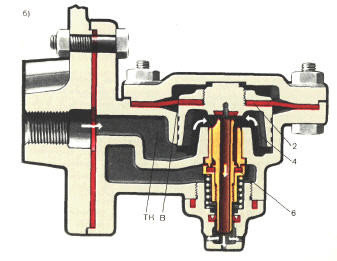

При снижении давления воздуха в камере В диафрагма 2 прогнется вверх, клапан 4 откроется и воздух из камеры ТК, а следовательно, и из тормозных цилиндров по широкому каналу внутри питательного клапана 6 начнет выходить в атмосферу.
Если выпуск воздуха из камеры В будет неполным (ступенчатый отпуск), то клапан 4 закроется в момент выравнивания давлений в камерах В и ТК.
