Расточка в шайбе и цилиндр имеют одинаковую величину внутреннего диаметра и соединяются между собой плотно пригнанной к их поверхностям фрикционной пружиной 13, изготовленной из стали квадратного сечения.

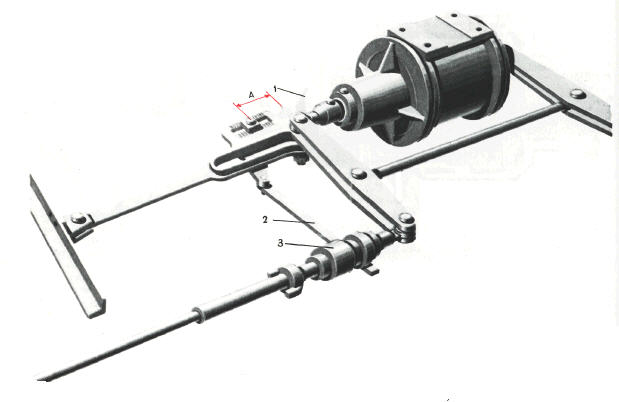

Расположение кулисного регулятора на вагоне

Пружина сделана с правой навивкой. При повороте корпуса механизма против часовой стрелки пружина скручивается на некоторый угол вследствие трения о стенки, что уменьшает диаметр ее витков и вызывает проскальзывание.

Наоборот, при повороте корпуса по часовой стрелке пружина стремится развернуться, диаметр ее витков увеличивается, отчего она защемляется и принуждает шайбу 5 к вращению.

Таким образом, фрикционная пружина 13 при качательном движении корпуса механизма играет роль непрерывно действующего храповика.
На трубе 8 закреплен лапчатый хомут 3 для ручного роспуска рычажной передачи при замене изношенных тормозных колодок.



//
