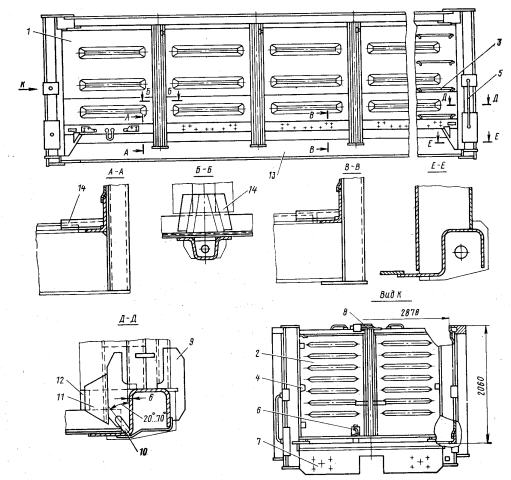

Кузов полувагона модели 12-753 цельнометаллический, с четырнадцатью разгрузочными люками в полу и двустворчатыми торцовыми дверями.
Он состоит из рамы 13, двух боковых 1 и двух торцовых стен 2, а также пола, образованного крышками люков. Торцовые створки двери навешиваются тремя петлями 4 на кронштейны угловых стоек боковых стен и при необходимости открываются вовнутрь.
Левая створка фиксируется в закрытом положении нижним запором 6 в виде закидки, а правая — верхним клиновым запором 8. Наружная лестница 3 и поручень 5 установлены для удобства обслуживания вагона в эксплуатации.
Для придания необходимой прочности крепления угловых стоек к концевым балкам рамы и нижним обвязкам стен их соединения усилены накладками 9, 10, 11 и 12. Соединения промежуточных стоек с поперечными балками рамы также усилены накладками 14.
На концевых балках рамы предусмотрены посадочные места 7 для постановки буферных стаканов на случай сцепления с вагонами железных дорог стран — участниц СЭВ, оборудованных винтовой стяжкой.
